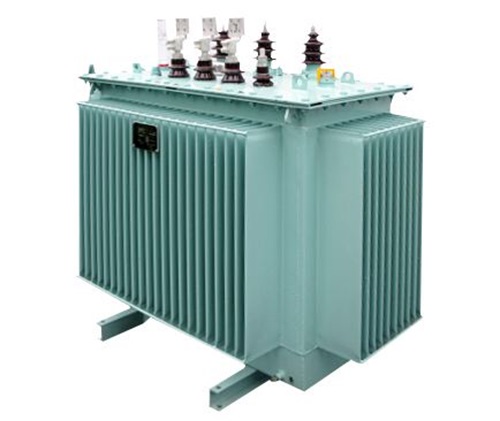

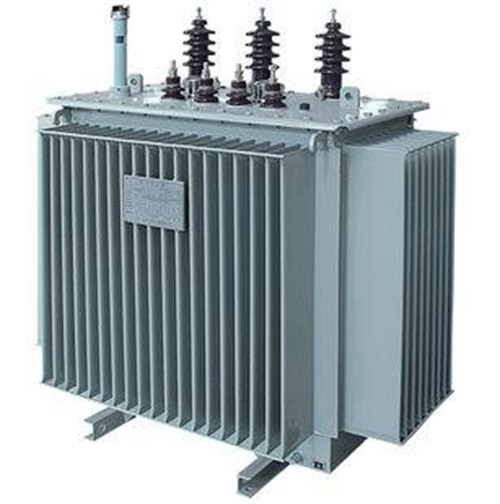

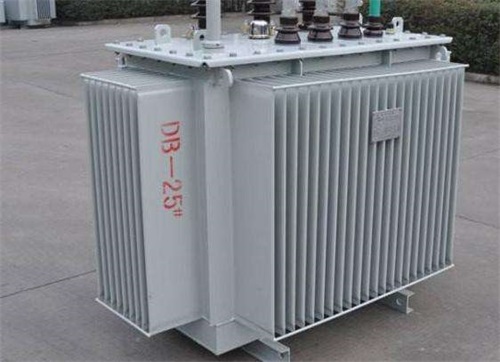

S11-2000KVA/10KV/0.4KV油浸式變壓器

　　1 油浸式變壓器繞組的直流電阻測量周期不得超過3年，在大修前后、無載分接開關變換分接位置以及有載分接開關檢修后或必要時進行。

　　2 測量變壓器頂層油溫，待油溫接近大氣溫度時(相差不超出±5℃)，可進行此項試驗工作。

　　3 拆除變壓器高、低壓側連接排、線。將非測量各繞組短路接地，防止直流電源投入或斷開時產生高壓，危及安全。

　　4 采用大型變壓器直阻電阻測試儀進行測量，試驗設備皆應置于地面背陽處。接線時注意夾線鉗的電壓端與電流端的位置，避免不必要的測量誤差。

　　5 采用常規單通測量方式，注意儀表上接線端子+I、+V、-I、-V的正確接線，接地線一定連接牢固，專人檢查后方可打開電源開關。

　　6 一相測量完畢后，先按“復位”鍵，后關斷電源，更換接線前，應先用接地線放電，后移動測量夾鉗，避免殘余電感電流對人體造成麻電。

　　7 測量高備變高壓側直阻應對每一電壓調節檔進行測量(共17檔)。

　　8 對于主變低壓側繞組的直流電阻測量，常規接線方式是難以較快地測試出正確的數值，可以采用助磁法接線進行測量。
