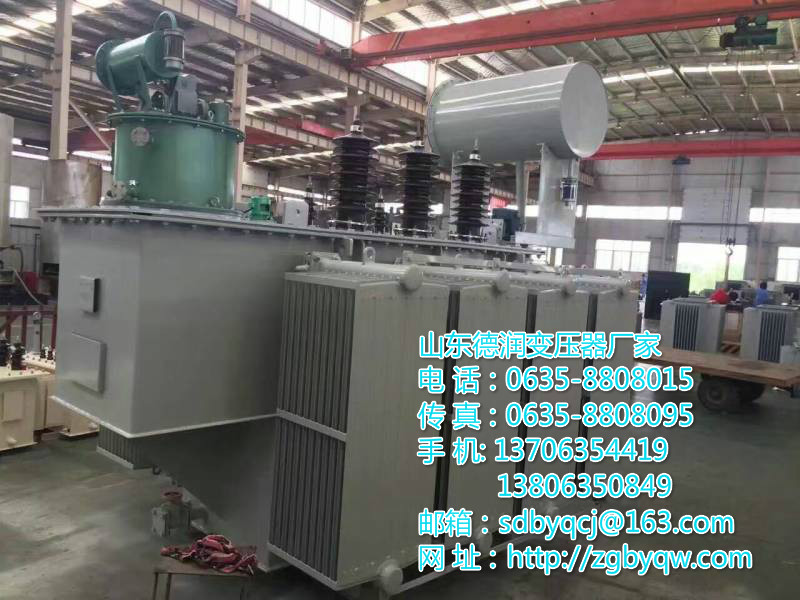

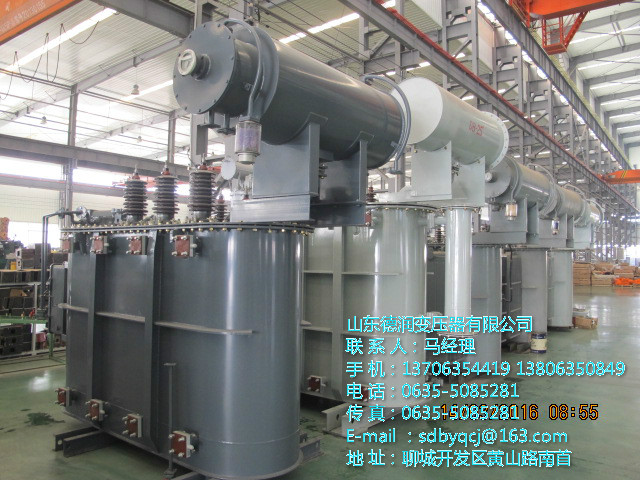

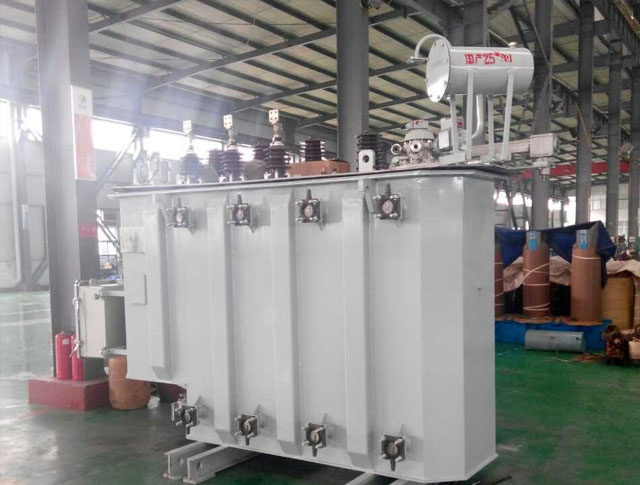

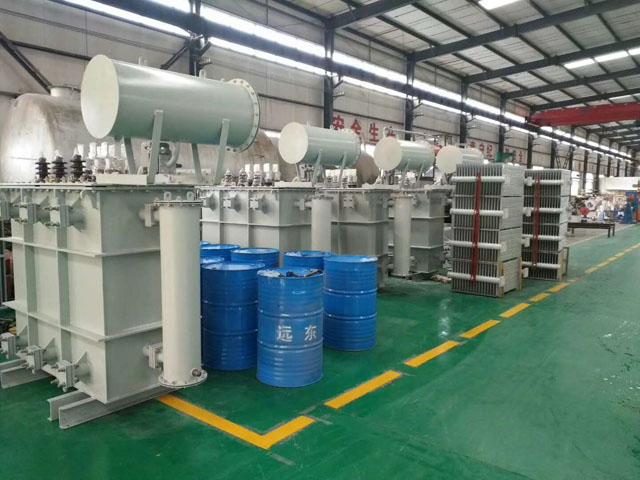

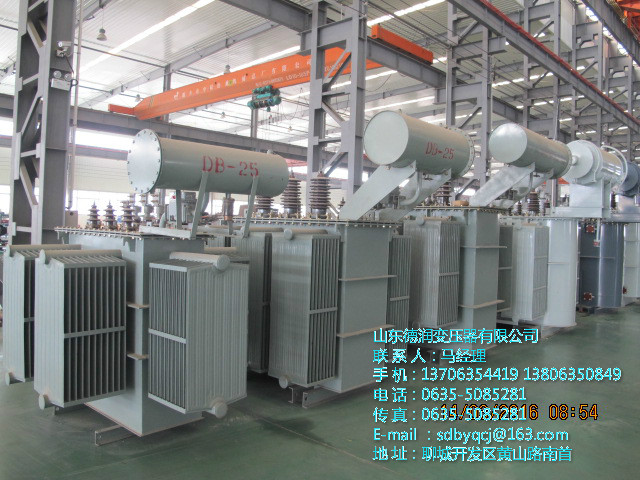

35KV油浸式變壓器

變壓器類型
變壓器的類型由：變壓器繞組數+相數+冷卻方法+是不是逼迫油循環+有載或無載調壓+規劃序號+“-”+容量+高壓側額外電壓構成。
基本內容
鐵等主要電力用戶配電網以及發電廠廠用電體系。
商品選用優異進口不銹鋼或國產不銹鋼電熱金屬資料，具有電導率高、溫度系數高、耐腐蝕、耐高溫、抗氧化能力強、抗拉強度高及阻值安穩等優秀特色，商品運轉安全牢靠。
中壓配電體系中，假如變壓器為三角形接法，則需加裝Z型接地變壓器，以便為體系人為引出中性點，以加裝中性點接地電阻。
二、類型闡明
三、通常運用條件：
1、海拔高度：不超越4000m；
2、環境溫度：-40℃～+65℃；
3、相對濕度：不大于95%（25℃）；
4、設備場合：空氣中不含化學腐蝕氣體和蒸氣，無爆炸性塵土；
5、電網頻率：48～52Hz（50 Hz體系），58～62 Hz（60 Hz體系）；
6、適用于：戶內、野外；
7、電阻設備點：正常狀態下中性點位移不超越運轉相電壓的3%。
注：特別運用條件，請在訂購時具體提出。
四、履行規范
DL/T780-2001 配電體系中性點接地電阻器
GB6450干式電力變壓器
DL/T620-1997 溝通電氣設備的過電壓保護和絕緣合作 GB/T16927.1-1997 高電壓實驗技能 榜首有些：通常實驗請求 GB1208-1997電流互感器
GB4208-93外殼防護等級（IP代碼）
IEEE32-1972規范 中性點接地設備的技能、術語和實驗 ENR － BNR－ 電阻值（Ω） 體系額外電壓（KV）
變壓器中性點接地電阻柜
五、設備作業原理及外形
1、設備作業原理示意圖
2、 設備外形簡圖 與變壓器銜接的電阻器接線示意圖 電阻柜外形尺寸（1200長×1200寬×1900高）

 六、常用規格類型、技能參數 6kV、10kV、35kV、66KV變壓器中性點接地電阻慣例參數 類型 體系額外 電壓（kV） 短時通流 電流（A） 短時通流 時刻（S） 標稱阻值 Ω） 備 注 ENR-BNR-6/36.4 6.3 100 10 36.40 ENR-BNR-6/18.2 6.3 200 10 18.20 ENR-BNR-6/9.09 6.3 400 10 9.09 ENR-BNR-6/6.06 6.3 600 10 6.06 ENR-BNR-10/15.16 10.5 400 10 15.16 ENR-BNR-10/10.10 10.5 600 10 10.10 ENR-BNR-10/7.57 10.5 800 10 7.57 ENR-BNR-10/6.06 10.5 1000 10 6.06 ENR-BNR-35/20.20 35 1000 10 20.20 ENR-BNR-35/10.10 35 2000 10 10.10
注：1、電阻柜阻值可從1歐姆到2000歐姆，電流從1安培到2000安培規劃，答應通流時刻10s、15s、30s、60s、2h。電阻值的差錯±3%。
2、電阻柜用于野外或野外，柜體選用不銹鋼板或冷軋鋼板噴塑支持，耐腐蝕、防護等級高。
3、可加裝阻隔開關，維修便利，也可加溫濕度操控設備。
4、可加裝智能監控設備，可監測電阻柜正常運轉狀態下中性點不平衡電流、電阻片、電阻柜內的溫度，也能夠監測發作單相接地毛病剎那間的電流以及記載接地動作次數，并預留通訊接口，可將查看、記載的信息傳遞至主控室，使運轉人員在榜首時刻內得到信息。

七、商品特色
1、針對性強，保護到位
ENR-BNR變壓器中性點接地電阻柜適用于體系中性點選用小電阻或中電阻接地的場合。此刻，電網呈現單相接地毛病時需當即跳閘切除毛病線路。當電網呈現單相接地時，接地電阻向接地址供給附加阻性電流，使接地電流呈阻容性質，然后確保發作的過電壓不超越2.6倍的相電壓。
2、構造緊湊，便于設備
ENR-BNR變壓器中性點接地電阻柜將零星的Z型接地變壓器（如體系無中性點引出則需加裝）、電阻器、電流互感器、丈量外表、接地保護輸出端子等電器設備全體組合在一個關閉金屬柜內，并且能夠選配阻隔開關、避雷器，成套供貨，安全牢靠性高，安置明晰規整，便于設備調試及操作保護。
3、選材講究，充沛確保商品質量

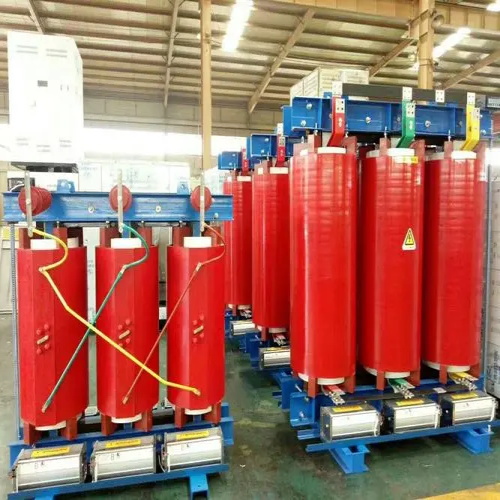

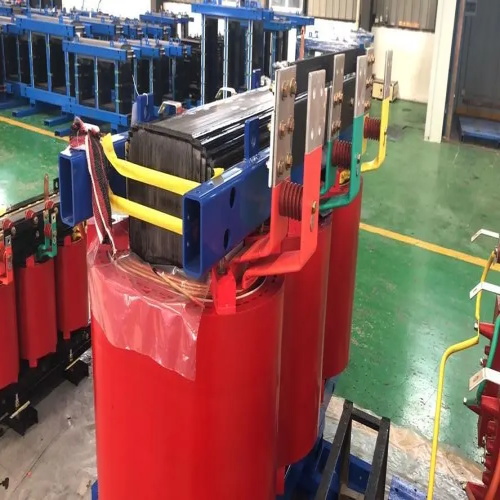

R-BNR變壓器中性點接地電阻柜內的接地變壓器為優異干式變壓器，其一次繞組為“Z”形接線；電阻器選用不銹鋼鎳鉻合金（Cr20Ni80）資料制成，導電率高、通流能力強、耐高溫、最高運用溫度可達1600℃；溫度系數≤-0.045% /℃、阻值安穩、耐腐蝕、防燃防爆、牢靠性高。用合金資料構成的電阻悉數選用電阻單元，以多個單元選用氬弧焊接而成框架式構造，電阻單元選用耐高溫絕緣子（高分子）支持銜接。依據不一樣的客戶請求我公司可供給進口電阻器。
4、監測功用完全，并供給模擬量輸出
ENR-BNR變壓器中性點接地電阻柜可加裝智能監控設備，可監測電阻柜正常運轉狀態下中性點不平衡電流、電阻片、電阻柜內的溫度，也能夠監測發作單相接地毛病剎那間的電流以及記載接地動作次數，并預留通訊接口，可將查看、記載的信息傳遞至主控室，使運轉人員在榜首時刻內得到信息。
5、技能力量雄厚，服務周到
我公司為專業生產廠家，技能力量雄厚，售前的技能溝通咨詢可隨時到位。售后的設備技能指導可按用戶請求及時進行。

山東變壓器廠家歡迎您惠顧——山東德潤變壓器有限公司(變壓器全國直銷中心--優質變壓器專業生產廠家支持貨到付款-全國最優變壓器廠家供貨商)

聯系人: 馬經理

手 機: 137 0635 4419   或  138 0635 0849

電 話: 0635 - 8808 015

傳 真: 0635 - 8808 095

郵 箱: sdbyqcj@163.com

山東變壓器廠家網 址  http://www.happy2u.cc

地 址:山東聊城高新技術開發區工業園(供應全國電力變壓器，支持貨到付款)

八、商品包裝運送
本商品裝箱時應放置在包裝箱底座上，并用螺栓緊固；柜體罩上塑料薄膜以防止運送或存儲過程中塵埃或水汽浸入； 電阻柜包裝箱上清晰標明交貨地址、設備稱號和運送分量等； 貨到后，運用叉車或吊車卸貨；卸貨前應加以查看，以承認運送過程中貨品安全無損；主張選用原包裝將設備運抵設備現場，以防止在運送中也許呈現的損壞。
九、查驗檢驗
用戶收到商品后，應當即進行查看。
1、查看裝箱單各項目數量與什物是不是相符。
2、查看商品的銘牌數據與定貨合同是不是共同。
3、查看出廠文件是不是完全。
4、查看商品外觀有無磕碰、變形，內部電器部件及銜接有無損壞，掉落和松勁，絕緣是不是有臟物或異物等。
品開箱查看結束，如不當即投入運轉，應妥善保留或從頭包裝。
十、商品設備、實驗
1、商品設備 商品設備前應做好根底、接地體系、電纜溝、預埋好進出線電纜和保護管，設備時，應滿意有關規范、規程規則，設備間需滿意相應電壓等級絕緣間隔請求，一起思考設備的通風、散熱以及設備設備保護等請求。
運用叉車將設備運抵設備現場，取下固定底座的螺栓，當心開箱取出設備，拆包裝時應防止損壞外殼、頂部或旁邊面設備的套管（假如有）；運用叉車時應留意使叉車對準底殼的角鋼處，防止損壞設備底板。
本商品可設備于專用根底上或混凝土臺上，水平放置。經過柜底的螺栓孔（Φ16mm）用地腳螺栓固定在根底上，若設備于混凝土根底上，主張選用膨脹螺栓來固定。
電阻元件接地端經過單芯電纜或銜接排與接地網牢靠銜接。電纜的一端自下而上經柜底電纜孔接入電阻柜，做好電纜頭，與電阻元件接地端或（零序）電流互感器輸出端牢靠銜接，電纜在穿孔處要用電纜護圈（已備有）保護，并加以封堵。電阻柜的進線端用單芯電纜或銅排銜接至接地變或電阻器的進線端；柜內二次接線；查看、緊固柜內一切固定及銜接螺栓，確保固定結實銜接牢靠。外殼經接地螺栓牢靠接地。
2、投運前的查看及實驗
當設備牢靠就位后，翻開帶銘牌的前柜門，查看柜內設備和接線狀況，并留意以下事項：帶電前一切包裝資料有必要從箱內取出，以防止發作火災；仔細查看絕緣子，套管等有否破損，若發現破損件，應當即與供貨商聯絡；查看一切電氣銜接，承認銜接結實牢靠；一切固定螺栓是不是悉數緊固；投運前實驗，丈量電阻元件的阻值、丈量絕緣電阻、按規則規范進行工頻耐壓實驗，實驗電壓不大于出廠實驗電壓值的85%；復原裝好柜前面板，預備投運。
十一、商品保護
接地電阻柜牢靠性高，通常不需求專門停電保護，主張使用站內主變或母線停電維修的時機進行查看保護，查看保護時有必要嚴格履行安全操作規程和安全作業規程； 將電阻柜從體系上斷開；
翻開柜門，直接查看箱內有無反常； 進行清洗處理；
查看有無破損的絕緣子和套管，用搖表承認瓷套絕緣性； 查看電阻元件的完好性，測出電阻值，其值應在10%差錯以內； 查看內部銜接是不是牢靠； 查看螺栓的緊固程度。
十二、訂購須知
訂購時請奉告以下參數
1、體系額外電壓：(KV)；
2、短時答應電流：（A）；
3、標稱電阻值：（Ω）；
4、是不是加裝電流互感器（CT）：CT變等到容量，復合差錯；
5、進出線方法：進步下出，下進下出，可選；
6、短時答應通流時刻：（S）；
7、電阻柜的原料、柜體（IP）防護等級、色標及設備地址；
8、是不是需求加裝接地記載及溫濕度操控設備；
9、是不是需加裝阻隔開關，以備維修。
