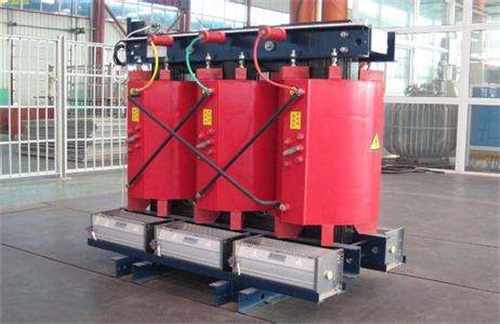

SCB10-4000KVA干式變壓器結構
作者：變壓器廠 日期：2020-12-28 人氣：105104
SCB10-4000KVA干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備、用于電站、工廠、*等場所。干式變壓器應在額定容量下運行，過載使用由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。
SCB10-4000KVA干式變壓器結構特點：
1、45o全斜步進接縫鐵心
鐵心采用進口的高導磁*晶粒取向冷軋硅鋼片，45o全斜步進接縫，采用特殊的方管拉板結構，心柱采用絕緣帶綁扎;表面采用特殊樹脂涂覆以防潮防銹，有效地降低了空載損耗、空載電流和鐵心噪聲。
2、多層分段圓筒式高壓線圈
高壓繞組導體采用F級絕緣的銅導線繞制，以長短切玻璃纖維氈做增強填料，在真空狀態下(1 - 3mbar)用環氧樹脂混合料澆注而成。有效地抑制局部放電現象產生，局部放電量不超過5PC。
3、縱向氣道箔式結構低壓線圈
低壓線圈采用*箔導體在自動箔繞機上繞制，氬弧保護焊，焊接精度高;預浸DMD作為層間絕緣，內外部采用預浸玻璃絲布作為絕緣，上下端部用環氧樹脂封死，然后進固化爐整體固化，防潮性能好。
4、堅固美觀的保護外殼
IP20可防止直徑大于12mm的固體進入，可抵抗意外撞擊;IP23除具有IP20的功能外，還可防止與垂直線成60o角以內的水滴流入，適合戶外安裝使用;可定制。
5、完善的溫度保護控制裝置
過熱保護裝置主要通過預埋在低壓線圈內的PT熱敏電阻實現變壓器溫度檢測與控制。變壓器運行過程中巡回顯示三相繞組溫度值;顯示*熱一相繞組的溫度值;起溫報警跳閘;聲光警示、風機啟動;風機過載保護及計算機接口。
1、45o全斜步進接縫鐵心
鐵心采用進口的高導磁*晶粒取向冷軋硅鋼片，45o全斜步進接縫，采用特殊的方管拉板結構，心柱采用絕緣帶綁扎;表面采用特殊樹脂涂覆以防潮防銹，有效地降低了空載損耗、空載電流和鐵心噪聲。
2、多層分段圓筒式高壓線圈
高壓繞組導體采用F級絕緣的銅導線繞制，以長短切玻璃纖維氈做增強填料，在真空狀態下(1 - 3mbar)用環氧樹脂混合料澆注而成。有效地抑制局部放電現象產生，局部放電量不超過5PC。
3、縱向氣道箔式結構低壓線圈
低壓線圈采用*箔導體在自動箔繞機上繞制，氬弧保護焊，焊接精度高;預浸DMD作為層間絕緣，內外部采用預浸玻璃絲布作為絕緣，上下端部用環氧樹脂封死，然后進固化爐整體固化，防潮性能好。
4、堅固美觀的保護外殼
IP20可防止直徑大于12mm的固體進入，可抵抗意外撞擊;IP23除具有IP20的功能外，還可防止與垂直線成60o角以內的水滴流入，適合戶外安裝使用;可定制。
5、完善的溫度保護控制裝置
過熱保護裝置主要通過預埋在低壓線圈內的PT熱敏電阻實現變壓器溫度檢測與控制。變壓器運行過程中巡回顯示三相繞組溫度值;顯示*熱一相繞組的溫度值;起溫報警跳閘;聲光警示、風機啟動;風機過載保護及計算機接口。
