ksg礦用干式變壓器

　　ksg礦用干式變壓器主要使用于不存在爆炸危險的金屬與非金屬礦山，為礦山和礦井下給各種設備供電，也用于公路鐵路隧道的供電。這里所說的礦山和礦井包括：鐵礦、銅礦、金礦、鋁礦、等各種金屬礦和非金屬礦。

　　ksg礦用干式變壓器型號為KSG。ksg礦用干式變壓器具有安全、可靠、節能、防火、防爆、不產生有害氣體、不污染環境和維護簡單等優點。產品性能指標優越，在整個使用壽命期間都保持極佳的電氣性能和機械性能。最適應于防火要求高、負荷波動較大以及耐熱等級高的環境中。

　　使用條件

　　ksg礦用干式變壓器在下列條件下應能正常工作:

　　a)海拔高度:不超過1000m;

　　b)環境溫度：-20℃～+40℃

　　c)空氣相對濕度不超過95%(+25℃時);

　　d)在無破壞絕緣的氣體或蒸汽環境中 。

　　e)用于無甲烷煤塵爆炸性的環境中。

　　產品結構

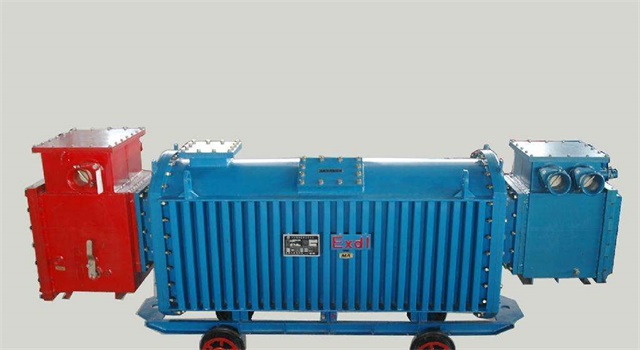

　　ksg礦用干式變壓器由單獨的干式變壓器、殼體和電纜組成一體，作為井下供、變電設備使用，即為礦用干式變壓器，礦用一般型移動變電站用干式變壓器即沒有配備高低壓開關時的中間箱殼部分，箱殼內裝有變壓器機芯，即繞組部分和鐵心部分。

　　ksg礦用干式變壓器的輸入電壓可適應額定電壓+5%至-5%的線路電壓。如果需要改變高壓輸入分接電壓時，在確認變壓器不帶電的狀態下，打開箱體上的高壓接線盒蓋，按表4改變高壓分接板上的連接片位置。出廠時連接片一律在4-5，即額定輸入電壓10000V上。

　　ksg礦用干式變壓器可以用改變聯結組別的方法變換輸出電壓，具體變換范圍按表1干式變壓器技術參數。在確認變壓器“不帶電”狀態下，打開變壓器低壓側箱蓋或手孔蓋，將低壓連接片按圖2示意圖聯結，即可得到相應的低壓輸出電壓。

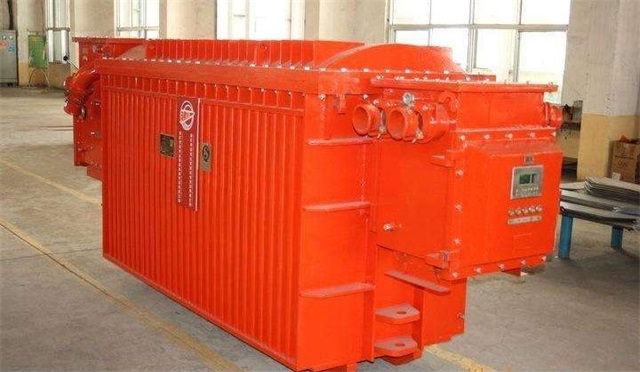

　　ksg礦用干式變壓器箱殼用鋼板焊接而成，主體側面加通風孔，以增加散熱面。ksg礦用干式變壓器箱體下部有四個吊板，當吊起整機時必須同時使用。箱體下部設有滑靴.箱體下部設有二個M12外接地螺栓，并有接地符號。

　　ksg礦用干式變壓器作為非煤礦供電系統中的電氣設備，10kV(6kV)高壓電往前一級高壓配電裝置輸入到干式變壓器一次側帶電，二次感應輸出低電壓，經獨立使用的饋電裝置供給設備使用。
