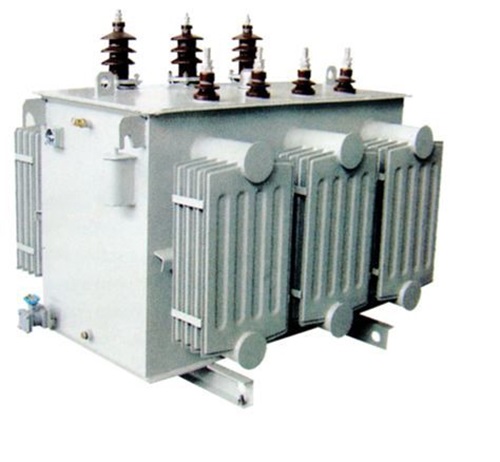

S13-2000KVA變壓器

　　S13-2000KVA變壓器技術性能水準按JB/T3837-1996《變壓器類產品型號編制方法》實行。S13-2000KVA變壓器符合GB1094.1.2-1996;GB1094.3.5-2003《電力變壓器》規定，與現行國標GB/T6451-2008較為，空載損耗降低50%;S13-2000KVA變壓器與現行的S11型較為：空載損耗均值下降37%。噪聲水平與現行國標JB/T10088-2004較為均值降低20%，產品特性水準達到國內先進水平。

　　S13-2000KVA變壓器性能特點：

　　1、噪音低：變壓器具備自冷和風冷自動轉換作用，噪聲水準可小于60dB,油箱箱底加減振墊，箱壁可加裝隔音板，磁通密度小于1.6特斯拉。

　　2、密封式：商品在封裝時，變壓器廠家選用真空注油工藝，徹底去除了變壓器油箱里的濕氣。密封后變壓器不和氣體觸碰，有效的防止氧氣和水分進到變壓器而造成絕緣性能降低(絕緣材料和油老化)，因此無須定期開展油樣實驗。

　　3、堅固耐用：全密封變壓器機蓋與箱沿選用螺栓聯結或焊住構造，阻隔油和空氣接觸，絕緣不會返潮，大大降低絕緣老化速率，提升了使用期限。

　　4、體型小、外形美觀：變壓器油箱選用波紋板式散熱器，當油溫變化時，油體積的轉變由波紋片的彈性脹縮來調整賠償。波紋油箱外形美觀體型小，占地面積小。

　　5、免吊心：鐵芯和繞阻各自使用了擰緊對策，器個子、低壓導線等緊固部分都帶自鎖防松螺母，使用了不吊心構造，能承受運輸顛震，可節約吊心檢查費用。

　　6、免維護：全密封變壓器油因?yàn)榉庋b之后，因此京創牌S13變壓器不需按時換油等維護。

　　7、抗短路能力強：變壓器低壓繞組除小容積選用銅導線之外，一般都選用銅泊繞抽的圓桶式結構;高壓繞組選用雙層圓桶式結構，使其繞阻的安匝遍布均衡，漏磁小，沖擊韌性高，抗短路能力強。

　　S13-2000KVA變壓器構造特性：

　　1、鐵芯

　　選用材料特性不少于30ZH110冷扎硅鋼片;三相三柱立體對稱結構有最均衡的三相磁路;每組(卷)心片由薄鋼帶在專用鐵芯卷繞機上繞制，壓力勻稱緊致;鐵芯框片經真空退火解決，消除應力，提升電磁特性;鐵芯表層涂環氧樹脂漆，防潮，干固。

　　2、繞阻

　　選用乏氧銅材質的紙包銅扁線或QQ-2縮醛漆包圓銅線;低壓線圈為兩層或四層圓銅式或新螺旋，或箔式。高壓線圈為雙層圓桶式;線圈油道為瓦楞構造，層間絕緣為兩面點膠紙;低壓及髙壓表層均加繞環氧樹脂半黏性玻璃纖維帶，提升沖擊韌性。

　　3、器身、導線

　　選用絕緣紙板制做左右鐵軛絕緣;選用層壓木制作均衡墊板絕緣;選用層壓紙板作導線支架;全部緊固件均是有效卡緊的防松螺母。

　　4、油箱

　　選用三角形結構的密封式波紋油箱，三相均設定波紋片以確保排熱及賠償隨油溫轉變而致油體積變動的膨縮體積;機蓋表面配有帶壓力釋放閥的油位計便于給油及觀查油位高度，及對變壓器內部突發故障過壓時緩解壓力安全防護。
