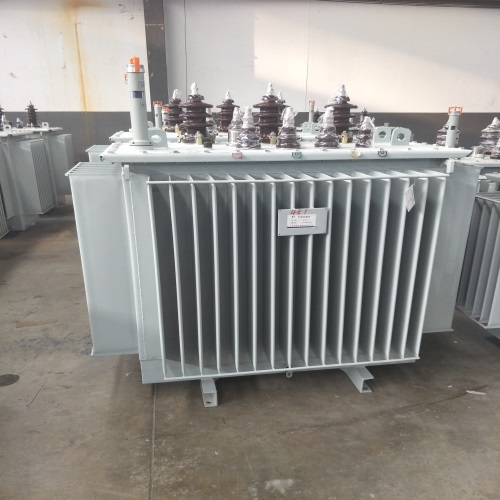

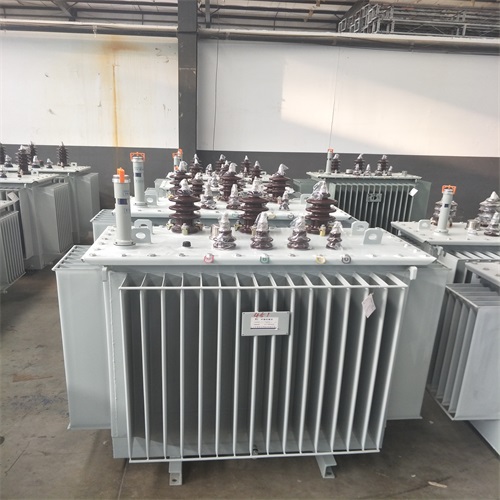

S20油浸式變壓器尺寸

　　S20油浸式變壓器因?yàn)榉阑鸢踩男枨螅话惆惭b在獨立的變壓器房間內或室外，具備結構復雜、成本費用低、檢修簡易、排熱好、過負荷能力很強、適應新環境普遍的特征。它適用于石油化工、電力工程、紡織工業、冶金工業、機械設備、裝飾建材、煤碳、礦山開采、城市建設、民用航空、海港等行業和企業的供電系統，做為額定頻率50HZ，短路容量30～1600KVA，高壓側額定電流10KV，低壓側額定電流0.4KV配電設備的用處。下面我們就來介紹一下S20油浸式變壓器尺寸、形式和注意事項。

　　S20油浸式變壓器規格

　　容積(KVA)外觀規格軌距

　　30980*660*1020400*400

　　501100*710*1100400*450

　　631130*685*1160400*450

　　801090*710*1100400*550

　　1001100*730*1230400*550

　　1251240*750*1250550*550

　　1601190*790*1150550*550

　　2001250*830*1200550*650

　　2501320*865*1280550*650

　　3151350*900*1380(臺子長：1.0米，寬1.0米單獨)550*750(550為二根糟鋼中間橫向距離，750為糟鋼豎向長度)

　　4001450*970*1350

　　5001505*1005*1450(白塔長：1.2米，寬1.2米單獨)660*750

　　6301675*1095*1515(白塔長：1.2米，寬1.2米單獨)660*850

　　8001755*1145*1560(白塔長：1.2米，寬1.2米單獨)20*850(護軌為820,或者660)

　　10001865*1295*1650820*850

　　1250865*1295*1650820*850

　　S20油浸式變壓器適用范圍

　　1.海拔高度不得超過1000m室內或室外

　　2.最大自然環境溫度+40℃最大日平均氣溫+30℃

　　3.最大年平均氣溫+20℃最低溫度-25℃

　　4.可以根據需要提供在特定適用范圍下運行

　　S20油浸式變壓器需要注意的事項

　　1、剩余油在2500kg以上油浸式變壓器設備及剩余油在600kg-2500kg的油式電器設備中間，其安全距離不宜小于5m。

　　2、當鄰近兩部油浸式變壓器設備之間的安全距離不符合要求時，應設耐火極限或防火隔墻頂端加防火安全水簾。單相電油浸式變壓器設備之間可只設定耐火極限或防火安全水簾。

　　3、當廠房外墻與房外油浸式變壓器機器設備邊緣之間的距離低于標準表要求時，該墻體應使用網絡防火墻。該墻與變壓器邊緣之間的距離不宜小于0.8m。

　　4、廠房外墻距油浸式變壓器機器設備邊緣5m之內時，在變壓器總厚度加3m的直線下列及兩側邊緣各加3m的范圍之內，不可設立鋁門窗和孔眼;則在范疇之外的該網絡防火墻里的門和移動式窗，其耐火等級不得低于0.9h。

　　5、油浸式變壓器機器設備以及其它油式電器設備每臺剩余油在1000Kg以上時，應設貯油坑及公共性集排污池。

　　6、油浸式變壓器機器設備應按照現行的相關標準規定，設定移動式水噴霧等自動滅火系統。油浸式廠用變壓器應設置在獨立的房間內，房間的門應是往外啟動的乙級防火門，并直達房外或過道，不可開在其他屋子。

　　產品執行標準

　　a、GB1094.1~2-1996，GB1094.3,.5-2003電力工程變壓器;

　　b、GB/T6451-2008三相油浸式電力工程變壓器性能參數及要求。

　　有關S20油浸式變壓器就簡要介紹到了，希望能幫助到大家。
