干式變壓器尺寸型號
干式變壓器尺寸型號詳解
一、型號命名規則
干式變壓器型號通常由字母和數字組合構成，各部分含義如下：
繞組耦合方式
不標注：常規設計
O：自耦變壓器
相數
D：單相
S：三相
繞組外絕緣介質
不標注：變壓器油絕緣
G：空氣絕緣
C：成型固體澆注式(環氧樹脂)
CR：包繞式
R：難燃液體絕緣
冷卻裝置種類
不標注：自然循環冷卻
F：風冷卻器
S：水冷卻器
油循環方式
不標注：自然循環
P：強迫油循環
繞組數
不標注：雙繞組
S：三繞組
F：雙分裂繞組
調壓方式
不標注：無勵磁調壓
Z：有載調壓
線圈導線材質
不標注：銅導線
B：銅箔繞組
L：鋁導線
LB：鋁箔繞組
鐵心材質
不標注：電工鋼片
H：非晶合金
示例：
SCB10-1000KVA/10KV/0.4KV
S：三相
C：環氧樹脂澆注絕緣
B：銅箔繞組
10：設計序號
1000KVA：額定容量
10KV/0.4KV：高低壓側額定電壓
二、主流型號分類
按絕緣介質

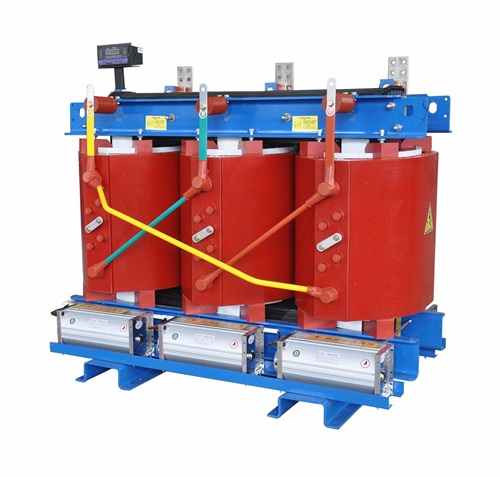

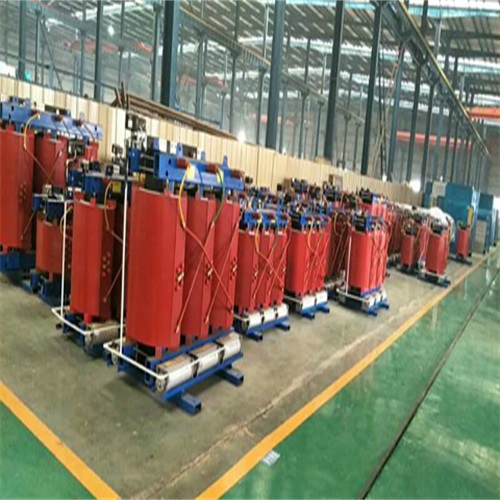

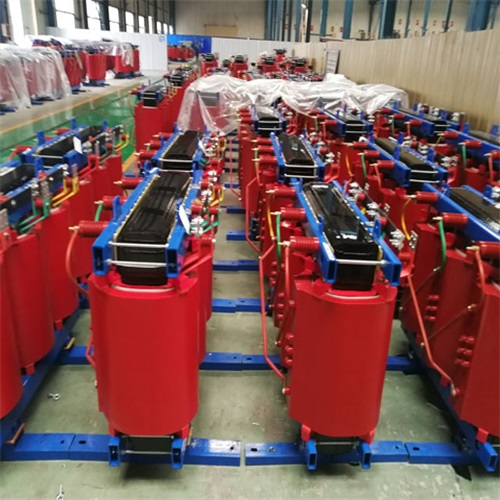

SCB系列：環氧樹脂澆注干式變壓器，絕緣材料為環氧樹脂，密封性好，適用于防潮、防塵要求高的場景。
SGB系列：H級絕緣非包封干式變壓器，絕緣材料為諾麥克紙杜邦漆，耐溫等級高，適用于高溫環境。
按鐵芯材質
硅鋼片鐵芯：SCB、SGB系列，傳統材質，成本較低。
非晶合金鐵芯：SCBH、SGBH系列，空載損耗低，節能效果顯著，適用于對能效要求高的場景。
按節能序列
SCB9/SCB10/SCB11/SCB13：硅鋼片鐵芯干式變壓器，能效逐步提升。
SCBH15/SGBH15：非晶合金鐵芯干式變壓器，一級能效產品，空載損耗較傳統型號降低70%-80%。
三、典型尺寸參數
以下為常見容量干式變壓器的本體及外殼尺寸(單位：mm)：
| 容量（KVA） | 本體尺寸（長×寬×高） | 外殼尺寸（長×寬×高） |
|---|---|---|
| 630 | 1850×1300×1900 | 2750×1900×2400 |
| 800 | 1900×1300×2050 | 2800×1900×2600 |
| 1000 | 1900×1300×2100 | 2800×1900×2600 |
| 1250 | 1900×1400×2250 | 2800×2000×2800 |
| 1600 | 2000×1400×2300 | 2900×2000×2800 |
| 2500 | 2100×1400×2400 | 3000×2100×2900 |
| 5000 | 2500×1600×2800 | 3500×2600×3300 |
說明：
尺寸因廠家設計略有差異，實際選型需以廠家提供的圖紙為準。
外殼尺寸包含防護等級(如IP20、IP23)要求，防護等級越高，外殼尺寸可能越大。
四、選型建議
容量匹配
根據負載需求選擇，避免“大馬拉小車”(過載運行效率低)或“小馬拉大車”(過載損壞設備)。
建議：負載率控制在70%-85%之間，兼顧效率與安全性。
能效優先
優先選擇一級能效產品(如SCBH15型)，長期運行更節能，且可享受政策補貼。
對比：一級能效變壓器較二級能效年節電量約5%-8%。
環境適應性
高溫環境：選擇H級絕緣非包封干式變壓器(如SGBH15型)。
防潮防塵：選擇環氧樹脂澆注干式變壓器(如SCB10型)。
礦用場景：選擇礦用隔爆型干式變壓器(如KBSG型)，適應爆炸性氣體環境。
品牌與售后
選擇知名品牌(如特變電工、保變電氣、西門子等)，確保產品質量和售后服務。
注意：定制化產品需明確技術參數和交付周期。
